| Cantidad: | |
|---|---|
| Modelo Dereike | Soltero | Frecuencia | Calificado | Voltaje | Calificado | Máximo | Calificado | Calificado | Sonido | Peso |
| Doble | Producción | Actual | Flujo de aire | Vacío | Presión | |||||
| Escenario | Hz | KW | V | A | m3/h | mbar | mbar | DB (a) | Kg | |
| DHBT 420B 3D3 | Doble | 50 | 3.3 | 200-240 △ 345-415Y | 13.0△ /7.5y | 87 | -500 | 750 | 61 | 39 |
| 60 | 3.8 | 220-275 △ 380-480Y | 13.8△ /8.0y | 105 | -510 | 850 | 66 |

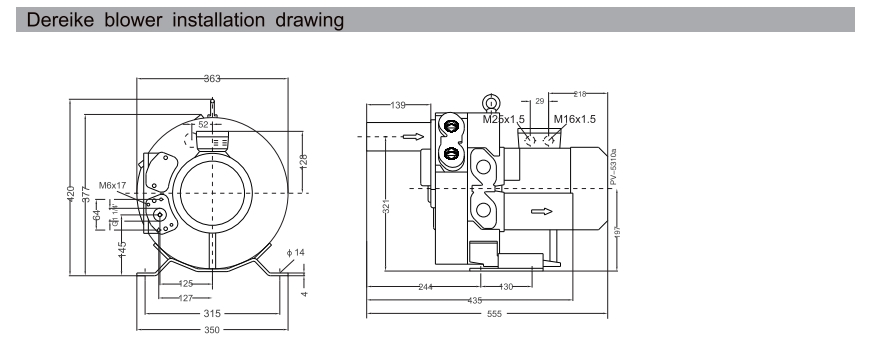

Dibujo de instalación del ventilador lateral del canal
Parámetros de vacío y presión de la serie DHBT
Todo el catálogo de soplador de doble etapa DHBT
| Modelo Dereike | Soltero | Frecuencia | Calificado | Voltaje | Calificado | Máximo | Calificado | Calificado | Sonido | Peso |
| Doble | Producción | Actual | Flujo de aire | Vacío | Presión | |||||
| Escenario | Hz | KW | V | A | m3/h | mbar | mbar | DB (a) | Kg | |
| DHBT 220E 1D5 | Doble | 50 | 1.5 | 115/230 | 9.7 | 47 | -370 | 600 | 58 | 30 |
| 60 | 1.75 | 115/230 | 10.3 | 60 | -420 | 660 | 62 | |||
| DHBT 320E 1D5 | Doble | 50 | 1.5 | 115/230 | 9.7 | 65 | -400 | 550 | 59 | 32 |
| 60 | 1.75 | 115/230 | 10.3 | 76 | -390 | 540 | 63 | |||
| DHBT 220B D81 | Doble | 50 | 0.81 | 200-240 △ 345-415Y | 4.0 △/2.3y | 47 | -370 | 490 | 58 | 24 |
| 60 | 0.94 | 220-275 △ 380-480Y | 4.0 △/2.3y | 60 | -440 | 480 | 62 | |||
| DHBT 220B 1D5 | Doble | 50 | 1.5 | 200-240 △ 345-415Y | 7.5 △/4.3y | 47 | -370 | 650 | 58 | 28 |
| 60 | 1.75 | 220-275 △ 380-480Y | 7.5 △/4.3y | 60 | -500 | 740 | 62 | |||
| DHBT 320B 1D1 | Doble | 50 | 1.1 | 200-240 △ 345-415Y | 5.4 △/3.1y | 65 | -400 | 480 | 59 | 29 |
| 60 | 1.3 | 220-275 △ 380-480Y | 5.4 △/3.1y | 76 | -480 | 460 | 63 | |||
| DHBT 320B 1D5 | Doble | 50 | 1.5 | 200-240 △ 345-415Y | 7.5 △/4.3y | 65 | -440 | 540 | 59 | 30 |
| 60 | 1.75 | 220-275 △ 380-480Y | 7.6 △/4.4y | 76 | -560 | 600 | 63 | |||
| DHBT 420B 1D5 | Doble | 50 | 1.5 | 200-240 △ 345-415Y | 7.5 △/4.3y | 87 | -480 | 450 | 61 | 33 |
| 60 | 1.75 | 220-275 △ 380-480Y | 7.6 △/4.4y | 105 | -430 | 410 | 66 | |||
| DHBT 420B 3D3 | Doble | 50 | 3.3 | 200-240 △ 345-415Y | 13.0 △/7.5y | 87 | -500 | 750 | 61 | 39 |
| 60 | 3.8 | 220-275 △ 380-480Y | 13.8 △/8.0y | 105 | -510 | 850 | 66 | |||
| DHBT 520B 2D2 | Doble | 50 | 2.2 | 200-240 △ 345-415Y | 11.4 △/6.6y | 120 | -470 | 460 | 64 | 40 |
| 60 | 2.55 | 220-275 △ 380-480Y | 11.2 △/6.5y | 145 | -500 | 450 | 70 | |||
| DHBT 520C 004 | Doble | 50 | 4 | 345-415 △ | 9.0 △ | 120 | -500 | 820 | 65 | 51 |
| 60 | 4.6 | 380-480 △ | 9.5 △ | 145 | -530 | 810 | 71 | |||
| DHBT 620B 3D3 | Doble | 50 | 3.3 | 200-240 △ 345-415Y | 13.0 △/7.5y | 165 | -460 | 500 | 67 | 48 |
| 60 | 3.8 | 220-275 △ 380-480Y | 14.2 △/8.2y | 195 | -480 | 420 | 71 | |||
| DHBT 620C 5D7 | Doble | 50 | 5.7 | 345-415 △ | 12.5 △ | 165 | -460 | 740 | 68 | 65 |
| 60 | 6.6 | 380-480 △ | 12.0 △ | 195 | -480 | 840 | 72 |
| Modelo Dereike | Soltero | Frecuencia | Calificado | Voltaje | Calificado | Máximo | Calificado | Calificado | Sonido | Peso |
| Doble | Producción | Actual | Flujo de aire | Vacío | Presión | |||||
| Escenario | Hz | KW | V | A | m3/h | mbar | mbar | DB (a) | Kg | |
| DHBT 420B 3D3 | Doble | 50 | 3.3 | 200-240 △ 345-415Y | 13.0△ /7.5y | 87 | -500 | 750 | 61 | 39 |
| 60 | 3.8 | 220-275 △ 380-480Y | 13.8△ /8.0y | 105 | -510 | 850 | 66 |
Dibujo de instalación del ventilador lateral del canal
Parámetros de vacío y presión de la serie DHBT
Todo el catálogo de soplador de doble etapa DHBT
| Modelo Dereike | Soltero | Frecuencia | Calificado | Voltaje | Calificado | Máximo | Calificado | Calificado | Sonido | Peso |
| Doble | Producción | Actual | Flujo de aire | Vacío | Presión | |||||
| Escenario | Hz | KW | V | A | m3/h | mbar | mbar | DB (a) | Kg | |
| DHBT 220E 1D5 | Doble | 50 | 1.5 | 115/230 | 9.7 | 47 | -370 | 600 | 58 | 30 |
| 60 | 1.75 | 115/230 | 10.3 | 60 | -420 | 660 | 62 | |||
| DHBT 320E 1D5 | Doble | 50 | 1.5 | 115/230 | 9.7 | 65 | -400 | 550 | 59 | 32 |
| 60 | 1.75 | 115/230 | 10.3 | 76 | -390 | 540 | 63 | |||
| DHBT 220B D81 | Doble | 50 | 0.81 | 200-240 △ 345-415Y | 4.0 △/2.3y | 47 | -370 | 490 | 58 | 24 |
| 60 | 0.94 | 220-275 △ 380-480Y | 4.0 △/2.3y | 60 | -440 | 480 | 62 | |||
| DHBT 220B 1D5 | Doble | 50 | 1.5 | 200-240 △ 345-415Y | 7.5 △/4.3y | 47 | -370 | 650 | 58 | 28 |
| 60 | 1.75 | 220-275 △ 380-480Y | 7.5 △/4.3y | 60 | -500 | 740 | 62 | |||
| DHBT 320B 1D1 | Doble | 50 | 1.1 | 200-240 △ 345-415Y | 5.4 △/3.1y | 65 | -400 | 480 | 59 | 29 |
| 60 | 1.3 | 220-275 △ 380-480Y | 5.4 △/3.1y | 76 | -480 | 460 | 63 | |||
| DHBT 320B 1D5 | Doble | 50 | 1.5 | 200-240 △ 345-415Y | 7.5 △/4.3y | 65 | -440 | 540 | 59 | 30 |
| 60 | 1.75 | 220-275 △ 380-480Y | 7.6 △/4.4y | 76 | -560 | 600 | 63 | |||
| DHBT 420B 1D5 | Doble | 50 | 1.5 | 200-240 △ 345-415Y | 7.5 △/4.3y | 87 | -480 | 450 | 61 | 33 |
| 60 | 1.75 | 220-275 △ 380-480Y | 7.6 △/4.4y | 105 | -430 | 410 | 66 | |||
| DHBT 420B 3D3 | Doble | 50 | 3.3 | 200-240 △ 345-415Y | 13.0 △/7.5y | 87 | -500 | 750 | 61 | 39 |
| 60 | 3.8 | 220-275 △ 380-480Y | 13.8 △/8.0y | 105 | -510 | 850 | 66 | |||
| DHBT 520B 2D2 | Doble | 50 | 2.2 | 200-240 △ 345-415Y | 11.4 △/6.6y | 120 | -470 | 460 | 64 | 40 |
| 60 | 2.55 | 220-275 △ 380-480Y | 11.2 △/6.5y | 145 | -500 | 450 | 70 | |||
| DHBT 520C 004 | Doble | 50 | 4 | 345-415 △ | 9.0 △ | 120 | -500 | 820 | 65 | 51 |
| 60 | 4.6 | 380-480 △ | 9.5 △ | 145 | -530 | 810 | 71 | |||
| DHBT 620B 3D3 | Doble | 50 | 3.3 | 200-240 △ 345-415Y | 13.0 △/7.5y | 165 | -460 | 500 | 67 | 48 |
| 60 | 3.8 | 220-275 △ 380-480Y | 14.2 △/8.2y | 195 | -480 | 420 | 71 | |||
| DHBT 620C 5D7 | Doble | 50 | 5.7 | 345-415 △ | 12.5 △ | 165 | -460 | 740 | 68 | 65 |
| 60 | 6.6 | 380-480 △ | 12.0 △ | 195 | -480 | 840 | 72 |
